検証・猫の頭蓋骨を復顔・その３

図面はひと通り完成したが、そもそも図面を起こしたのは立体構造の把握が目的だったので、やはり立体感を掴むには斜め方向から見たほうがいいよねってことで、斜めから見たらどうなるのか？を確認しつつ、これを元にまた復顔をやってみることにした。
骨を描くのはあくまで手段であり途中経過なので、復顔によって生きた猫の頭部の立体構造を掴んでやっと目的は達成されるわけである。
　
　
　
というわけで、斜め方向から見るための条件を考えてみた。
　
　
まず、図面を引く時に基準として置いた四角形のフレームを組んだ直方体を考える。すなわち正面と背面の正方形を断面とする前後に細長い（正方形の一辺の1.5倍の長さ）直方体となる。
　
これを斜め前45°の角度から見るものとする。
　
一番近くにある垂直線（正方形の一辺になる）からまっすぐ手前、その辺の長さの3倍の距離に視点を置く。ここから見た2点透視図を描くことにする。
　

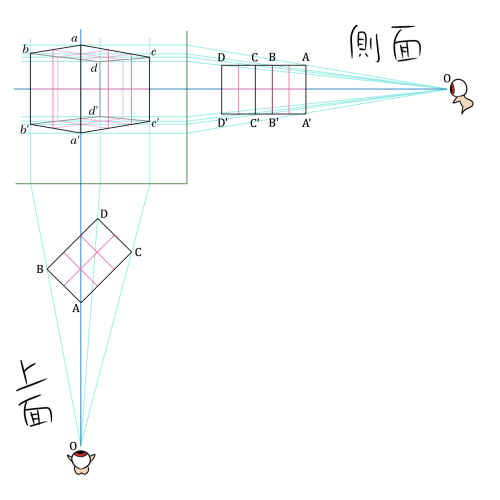

この条件を図示するとこうなる。↓
　
　

　
　
　
図のABB'A'が正面図に相当する正方形、ACC'A'が側面図に相当する長方形である。
実際の猫に換算すると、頭２～３個分離れた距離から水平に見る感じになる。猫パンチの射程範囲ギリギリと言ったところか。
　
この条件で、直方体のフレームを2点透視で作図するとこうなる。↓
　
　

　
　
　
このフレームを元にして、斜め前から見た頭蓋骨の線画を描いてみようと思う。
